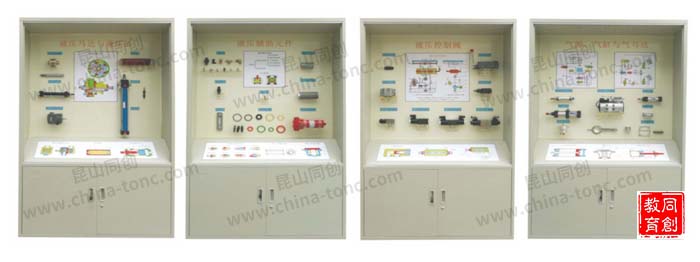

TC-YQG4型液壓氣動示教陳列柜

技術參數： 一、陳列柜功能 采用實物或模型以及必要的圖文資料展示常見液壓、氣動元件的基本類型與...
  • 詳情介紹

一、陳列柜功能：采用實物或模型以及必要的圖文資料展示常見液壓、氣動元件的基本類型與基本結構。


二、陳列內容（陳列柜名稱）：

1、液壓泵馬達與液缸；

2、液壓控制閥；

3、液壓實物；

4、氣動缸、馬達、閥及元件。

三、陳列柜性能規格：

1、陳列柜中的每個模型都配備文字標牌；

2、陳列柜中設計有圖示型思考題，以進行啟發式教學或探究性教學；

3、陳列柜中的模型主要由實物和PVC精制；

4、柜體采用SPCC冷扎板焊成，堅固美觀，表面采用中溫磷化防銹漆、平光漆，靜電噴涂。模型材料采用進口有機板制造，板面附有必要的圖表和文字說明，演示形象逼真，運行可靠。是一套現代化機械課程教學設備；

5、陳列柜內裝有照明日光燈，并配裝玻璃推門防塵；

6、輸入電壓：交流220V，功率400W；

7、單個展示柜外形尺寸：1100×450×1800mm。

各柜內容如下：

序號

名稱

清單

備注

1

第一柜泵、馬達及缸

葉片泵

工業級并1/4切刨

齒輪泵

工業級并1/4切刨

柱塞泵

工業級并1/4切刨

葉片馬達

工業級并1/4切刨

齒輪馬達

工業級并1/4切刨

柱塞馬達

工業級并1/4切刨

單作用缸

工業級并1/4切刨

雙作用缸緩沖裝置

工業級并1/4切刨

2

第二柜液壓控制閥（透明）

三位四通換向閥

透明材質

兩位三通換向閥

透明材質

手動換向閥

透明材質

直動式溢流閥

透明材質

單項順序閥

透明材質

節流閥

透明材質

先導式溢流閥

透明材質

定比減壓閥

透明材質

液控單向閥

透明材質

3

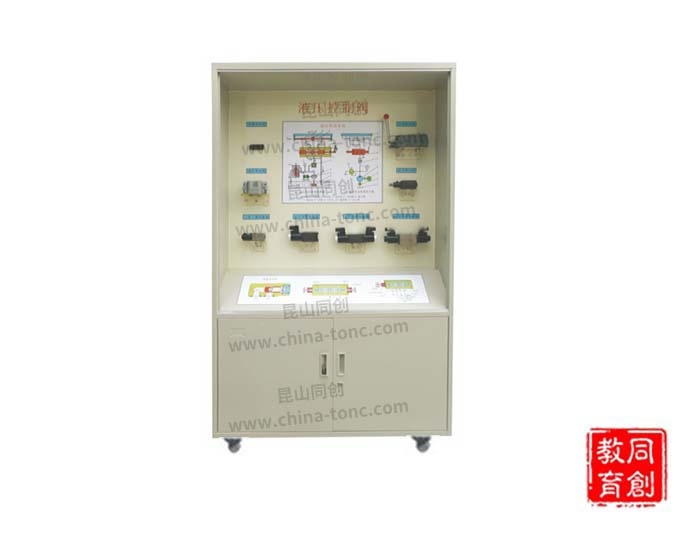

第三柜液壓控制閥（實物）

三位四通換向閥

工業級并1/4切刨

兩位三通換向閥

工業級并1/4切刨

手動換向閥

工業級并1/4切刨

節流閥

工業級并1/4切刨

減壓閥

工業級并1/4切刨

葉片泵

工業級并1/4切刨

機動換向閥

工業級并1/4切刨

三位四通電磁閥

工業級并1/4切刨

柱塞馬達

工業級并1/4切刨

齒輪泵

工業級并1/4切刨

4

第四柜氣動

普通氣缸

工業級閥件

薄膜氣缸

工業級閥件

擺動氣缸

工業級閥件

葉片式馬達

工業級閥件

單向控制閥

工業級閥件

氣壓控制換向閥

工業級閥件

直動式電磁閥

工業級閥件

先導式電磁閥

工業級閥件

延時換向閥

工業級閥件

排氣節流閥

工業級閥件

或門元件

工業級閥件

非門禁門元件

工業級閥件
