TC-HKZB-III型機構組合創新實驗臺（4臺/套）

一、主要技術參數：

1、驅動交流電機功率N=90W，轉速n=10 r/min；

2、交流直線電機功率N=25W，轉速n=10rpm，行程L=700；

3、連桿從50-350mm不等，長度可無級調節；

4、帶傳動比為1：1.5，   鏈傳動比為1：1.3；

5、正齒輪各三種m=2.  Z= Z=28、34、42、51；

6、外形尺寸：1000×400×650mm；

7、重量：25kg。

二、基本配置：

1、每套實驗臺配有4臺機架；

2、驅動交流電動3個，，交流直線電機1個；

3、軸類提供了100多個零件，主要供實驗時安裝各種迴轉體零件及輔助作用；

4、接頭類零件保證在實驗時，組合各種構件及連桿機構和傳動機構的需要；

5、連桿共有五種56個零件，連桿為長方形，基本連桿中最短為50mm，最長為350mm，可用于各種拼接，如組成五種平面低副Ⅱ級桿組和四種平面低副Ⅳ級桿組，超過350mm的桿可另行組裝連接加長而成；

6、齒輪齒條類零件：

 ⑴正齒輪各三種，M=2,α=20°Z=28、34、42、51；

 ⑵齒條一種4個零件：與齒輪模數相等，可通過連接件與齒輪配合使用，可組裝內齒條機構。

7、特殊傳動零部件：

   1）凸輪組件（凸輪推回程均為正弦加速度運動規律）1套；

   2）槽輪及撥盤組件1套；

   3）棘輪及組件1套；

   4）鏈輪鏈條1套;

   5）不完全齒輪1對（m=1.5）；

   6）配套工具、機罩、使用說明書及實驗指導書各一套；

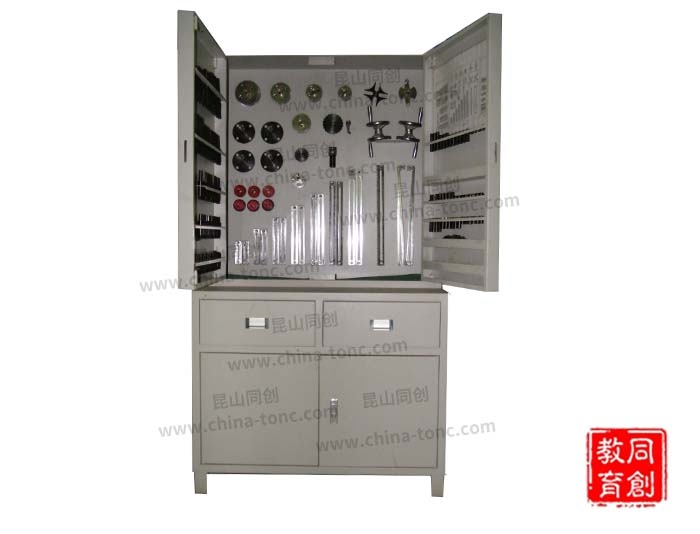

   7）設備配有一零件存放柜。

8、軟件說明：該軟件由兩部分，一部分為拼裝方案的仿真軟件，里面包括：

    1）實驗臺所有零部件的三維實體圖；

    2）12種運動副拼裝方案；

    3）14種工程機械原理拼裝方案；

    4）21種平面機構運動仿真動畫；

    5）9種三維機構運動仿真動畫；

    6）拆卸分解過程爆炸演示。

9、另一部分為機構運動仿真、機構設計仿真、數據采集仿真及實際數據采集系統，里面包括平面機構、凸輪機構、間歇機構等三類，共計12種典型機構運動分析、設計及仿真。在該部分學生既可自行設計或修改各種機構中的所有零部件參數，進而觀察期運動情況，模擬采集運動曲線等。又可以利用實驗臺搭接成實際的機構運動方案，對各部件的實際運動情況進行數據采集。比較理想狀態與實際情況的運行差異，使學生更加深刻掌握所學的知識。

    1）曲柄搖桿機構；

    2）雙曲柄機構；

    3）雙搖桿機構；

    4）曲柄滑塊機構；

    5）曲柄（導桿）滑塊機構；

    6）曲柄（導桿）搖桿機構；

    7）II級桿組組合機構；

    8）移動推桿凸輪機構；

    9）擺動推桿凸輪機構；

   10）圓柱凸輪機構；

   11）槽輪機構；

   12）棘輪機構。

三、實驗臺實驗內容：

1、內燃機機構；

2、鄂式破碎機；

3、曲柄搖桿與搖桿滑塊機構；

4、泵；

5、攝影升降機；

6、刨床導桿機構；

7、具有急回特性的四桿機構；

8、近似勻速輸出的往復運動機構；

9、曲柄增力機構；

10、可擴大行程機構；

11、織布開口機；

12、曲柄搖桿型插床機構；

13、縫紉機導線、導針機構；

14、近似勻速輸出的往復運動機構；

15、實現有近似停歇過程的機構；

16、壓力表指示機構；

17、攪拌機機構；

18、送紙機構；

19、自動車床送料機構；

20、雙向加壓機構；

21、兩側停歇的移動機構；

22、曲柄滑塊機構與齒輪齒條機構的組合；

23、導桿齒輪齒條機構；

24、多桿行程放大機構；

25、六桿機構；

26、雙擺桿擺角放大機構；

27、轉動導桿與凸輪放大升程機構；

28、起重機機構；

29、鑄錠送料機構(翻轉機構)；

30、擺動導桿型插床的插削機構；

31、曲柄搖桿型插床的插削機構；

32、沖壓送料機構；

33、蒸汽機機構；

34、實現給定軌跡的機構；

35、壓包機；

36、飛剪；

37、內燃機；

38、凸輪機構；

39、齒輪齒條機構；

40、間歇機構；

四、性能特點：

1、根據機構組成原理和桿組（包括高副桿組）迭加原理設計，能使學生通過實驗進一步掌握機構組成理論，熟悉桿組概念和機械傳動的基礎知識，為創新設計奠定良好的基礎；

2、可組成性能各異的組合機構和機械傳動系統，有利于培養學生機械傳動系統方案的設計能力；

3、本實驗裝置各傳動系統層次分明，聯接可靠，不會產生構件之間的運動干涉或脫離，且能手動也可電動；

4、該實驗裝置和聯接方式具有設計巧妙，使用調節范圍大，拆裝輕松方便，結構緊湊，元件之間的通用性好，拼裝方案多等特點；

5、實驗臺拼裝調整靈活方便，各桿尺寸準確；

6、實驗臺能拼裝不少于40種類的機構，拼裝的機構能靈活運動，無卡滯干涉現象。

五、造型及表面處理：

1、大氣美觀、實物感強、加工精細、無毛刺；

2、金屬外露件鍍鉻，表面光亮無銹斑；

3、鋼制件精加工表面均作防銹處理。
