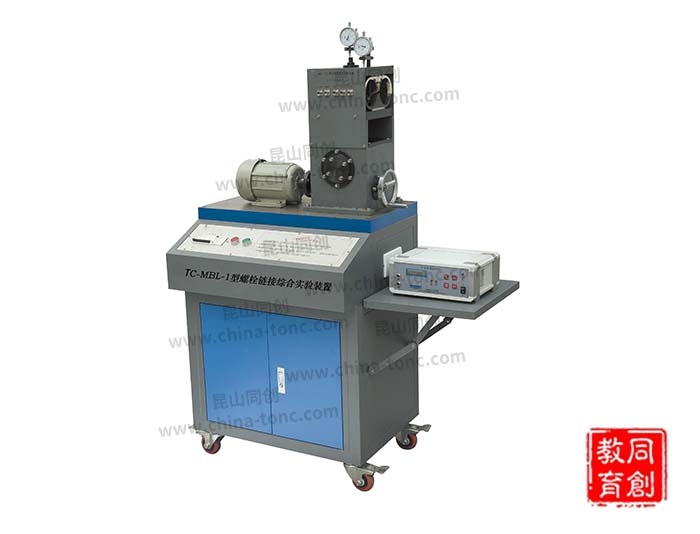

TC-MBL-1型螺栓鏈接綜合實驗裝置

  • 詳情介紹

一、功能簡介：

        現代各類機械中，廣泛應用螺栓進行聯接，如何計算和測量螺栓受力情況及靜、動態特性參數，是工程技術人員的一個重要課題。螺栓聯接實驗臺是本公司根據《現代機械工程基礎實驗教程》指導書開發的實用性很強的教學設備。本實驗臺采用全新現代測試手段，利用傳感器及計算機對螺栓聯接靜、動態參數進行采集、處理、仿真的實驗設備，其設計緊密結合螺栓聯接的教學內容，可完成螺栓應力與變形的測試與分析，測量數據穩定、重復性好，是當前理想的基礎教學實驗設備。

二、性能特點：

1、該實驗臺為螺栓組及單螺栓的組合實驗臺，同時具有螺栓組靜態實驗及單螺栓靜、動態實驗組合功能。一臺實驗臺可完成兩種實驗臺的實驗功能；

2、螺栓靜動態受力、變形、剛度，軸向載荷，預緊拉力等實驗；

3、通過計算機測試分析軟件自動進行螺栓聯接動靜態實驗，實現兩種實驗手段，可作綜合性實驗。

三、實驗項目及內容：

1、螺栓組載荷分布及其測試；

2、靜態測試相對剛度變化對螺栓總拉力的影響；

3、動態測試相對剛度變化對螺栓應力幅值與動載荷幅值的影響；

4、電阻應變儀的工作原理及各測量點應變片的組橋方式。

本儀器由精密恒流源,多路切換開關,前置放大器,低通濾波器,A/D轉換器,單片機,顯示電路,電源等部分組成。

四、實驗設備主要技術參數：

1、單相交流異步電機：90W、N=1400r/min；

2、電阻應變片電阻值：R=120Ω；靈敏度系數：K=2.08；

3、螺栓組實驗螺栓：M12（10個）；

4、實驗單螺栓：M16（1個）；

5、四路靜動態測試儀：測量范圍：0±30000με；

1）零點不平衡：±10000με；

2）基本誤差：0.2﹪FS；

3）分辨率：1με；

4）零點漂移：±2με/4小時、±0.5με/℃；

5）測量方式：1/4橋、半橋、全橋；

6）外型尺寸：800×350×600。
