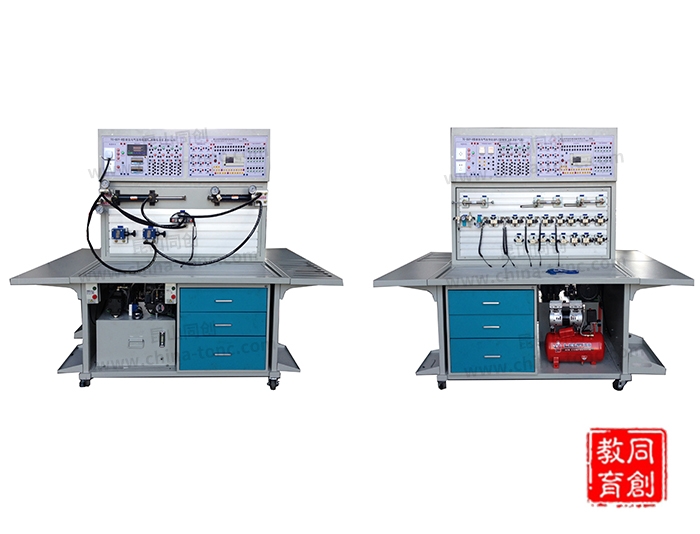

TC-GYQ-B型液壓氣動綜合實驗臺

一、概述：

TC-GYQ-B型液壓氣動綜合實驗臺是根據《液壓與氣壓傳動》課程教學大綱要求，結合現代實驗教學特點，征集廣大學科教師對實驗的建議，吸收國內外先進的液壓氣動實驗教學特點，精心設計而成。它采用先進的液壓氣動元件技術和新穎的模塊設計，構成了插接方便的系統組合。它滿足高等院校、中等專業院校及職業技工學校的學生對進行液壓傳動和氣壓傳動課程的實驗教學要求?？梢耘囵B(yǎng)和提高學生的設計能力、動手能力、綜合運用能力及創新設計能力，起到了加強設計性實驗及其綜合運用的實踐環節的作用。能夠完成各種常見基本液壓氣動控制回路的實驗。在保證一定數量（不少于100個）的實驗項目同時，保證實訓實驗質量，學員通過扎實、高質量的液壓氣動實驗，能夠真正了解和掌握液壓控制的原理和技能應用知識。

二、設備主要特點：

1、實驗工作臺由雙面組成（雙組四工位可供4-6為學員同時使用）。共用一個泵源，兩套電氣和實驗面板，性價比高；

2、系統結構采用SPCC冷扎板焊成，堅固美觀，表面采用中溫磷化防銹漆、平光漆，靜電噴涂。模塊化結構設計，配有安裝的底板，實驗時可以隨意在通用鋁合金型材板上，組裝回路操作簡單方便；

3、具有很強的擴展性能：因采用模塊化設計，元器件模塊功能獨立，擴展性強；

4、該系統全部采用標準的工業液壓氣動元件，使用安全可靠，貼近實際；

5、快速而可靠的工業快換接頭插拔式連接方式(每個接頭都配有帶自鎖結構的單向閥,即使實驗過程中接頭未接好而脫落，亦不會有壓力油噴出，保證實驗安全），并帶有安全鎖功能防止實驗過程中接頭脫節，特殊的密封接口，保證實驗組裝方便、快捷，拆接不漏油，清潔干凈；

6、精確的測量儀器，方便的測量方式，可進行壓力、流量、時間、溫度的測量，操作簡單，讀數準確；

7、電機--泵一體，運行穩定，噪音低。為了解決液壓傳動機構噪聲大、振動大的缺點，本裝置將電機和泵軸承式連接（一體化），再和油箱固定在一起，在振源處加防振圈，降低了裝置的噪聲和振動；

8、帶有電流型漏電保護，對地漏電電流超過30mA即切斷電源；電氣控制采用直流24V電源，在規定壓力范圍內安全、穩定工作，并帶有壓力過載保護裝置，防止學生誤操作，造成人身傷害，帶有漏電保護裝置，電氣控制帶有過流保護，防止誤操作損壞設備；

9、該裝置集各種真實的液壓元件、氣動元件、PLC（用戶自選品牌：西門子、三菱、歐姆龍等）控制單元進行電氣控制，技術先進，完全與工業現場零距離，控制方式可軟件編程。控制以及計算機技術于一體 ，是典型的機、電、液、氣一體化的綜合實訓設備，功能強大、適用范圍廣；

10、氣動、液壓仿真控制軟件，其界面可清楚的展示液壓元器件的內部結構以及液壓回路的工作過程。通過該軟件，用戶可以在計算機上進行氣動、電氣氣動、液壓、電氣液壓知識的學習以及回路的設計、測試和模擬。該軟件強大的仿真功能可以實時顯示與軟件連接的實際控制回路的動作。

三、實驗項目：

1、常用液壓、氣動元件功能演示實驗；

2、常見液壓、氣動回路演示實驗；

3、可編程序控制器（PLC）電氣控制實驗；

4、學生自行設計實驗裝置為雙面結構，一面為液壓實驗部分，一面為氣動實驗部分。由實驗工作臺、液壓泵站、常用液壓元件模塊、氣壓泵站、常用氣壓元件模塊、電氣測控單元等幾部分組成。

一）實驗工作臺：實驗工作臺由實驗面板A（鋁合金型材）、實驗面板B（鋼板）、實驗臺架等構成。實驗面板A采用鋁合金型材，其型材結構為帶“T”槽結構，方便各種液壓模塊的實驗安裝操作。該屏主要用于液壓模塊、轉換接頭及測量儀表等通用元件的安裝。實驗面板B（鋼板）主要用于液壓缸、行程開關的安裝，以及液壓缸的加載等；實驗臺架采用冷壓鋼板制作，整體堅固耐用；臺架采用框架結構，結構新穎、大方、合理。方便學員的實驗操作?？蚣苤g采用螺絲緊固連接方式，這樣整個臺架可方便拆卸和安裝，便于整個實驗裝置的運輸和轉運。臺架腳部安裝帶自鎖的輪子，方便實驗裝置在實驗室內的調整。

臺架尺寸：長×寬×高 2380×820×1800 mm ；

二）液壓泵站：系統額定工作壓力：7Mpa。

1）電機—泵裝置（1臺）：

變量葉片泵，公稱排量6.67mL/r，壓力調節 4～7MPa；

電機：三相交流電壓，功率1.5KW，轉速 1430 r/min。

2）油箱：公稱容積30L（400x300x280）mm；附有液位、油溫指示計，吸油、回油濾油器，安全閥等;

三）常用液壓元件模塊：

1）液壓元件制作成模塊化結構，液壓模塊能夠被方便、牢固地安裝到實驗面板上，同時模塊與模塊之間采用帶有可插撥式快速接頭的油管進行堅實、密封的連接，這樣可方便地搭接各種液壓回路；

2）采用液壓元件模塊化，有利于液壓實驗項目的擴展和項目的研發（只需增加幾個相應的液壓模塊就可），不采用固定板式結構；

3）模塊的制作材料除液壓元件及接頭外，其它采用輕質、堅固、耐用的金屬材料（鋁合金型材和工程塑料），減輕液壓模塊本身重量，方便模塊的安裝、拆接；

4）配套液壓模塊存儲柜，學員或老師可方便地取出和保管這些液壓模塊，大大方便實驗室的管理；

5）液壓元件采用標準工業元件，每個液壓元件均配有油路過渡底板，可方便、隨意地將液壓元件安放在實驗面板（鋁合金型材）上。

四）氣壓泵站：

氣泵輸入電壓：AC 220V/50Hz；

額定輸出壓力：0.8Mpa；

氣 泵 容 積：大于20L；

工 作 噪 聲：< 50分貝。

五）常用氣動元件模塊：配置氣動元件，以臺灣亞德客氣動元件為主，詳見配置清單。氣動元件均配有過渡底板（鋁合金型材+工程塑料），可方便、隨意地將元件安放在實驗面板（鋁合金型材）上。回路搭接采用快換接頭，拆接方便。

六）電氣測控單元：  可編程序控制器(PLC)：采用三菱FX3SA-20MR，電源電壓：AC 220V/50Hz控制電壓為DC24V，設有手動，自動，順序等控制功能，安全可靠，方便靈活；配有壓力表 、流量計、轉速表等測量工具。
