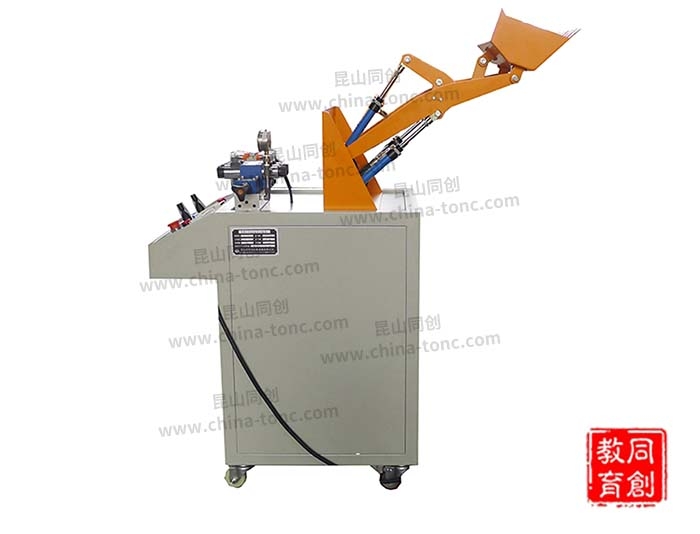

TC-YZJ液壓裝載機實訓臺

液壓裝載機是工程機械中重要的機械設備，它廣泛應用于礦山開采、工程建筑、市政建設、施工筑路、水力工程等...
  • 詳情介紹

一、設備特點：

1、實訓臺采用冷軋鋼板（并經過噴塑、防腐處理）制作，臺式結構，集液、電、機控制操作于一體；

2、電氣控制板與液壓站為下置式，放置于工作臺下方的主柜內。整體結構緊湊協調，美觀大方，牢固性強，可供4-6人實驗；

3、液壓裝載機是按實物的結構與縮小比例制作而成，能夠真實地體現其機械的實際工況，使學生能夠在實驗中深刻了解其機構的各部件的結構與工作原理；

4、實驗控制采用手動控制和自動控制兩種方式；

5、裝載機轉向采用專用液控轉向閥，轉動方向盤時有駕駛感受。油管采用高壓油管，壓力可達17Mpa。金屬件采用經噴塑防腐蝕處理的冷扎鋼板及鋁合金制作；

6、帶漏電保護，對地漏電電流超過30mA即切斷電源；動力源采用三相AC380V 50Hz電源；電氣控制采用直流24V電源，并帶有過壓保護，防止誤操作損壞設備；

7、可編程序控制器（PLC）電氣控制方式，機-電-液一體控制。

二、實驗項目：

1、液壓傳動各元部件結構及工作原理觀摩、拆裝實驗；

2、液壓裝載機械演示控制實驗；

3、PLC軟件仿真演示及控制實驗；

4、可編程序控制器（PLC）電氣控制實驗：機-電-液一體控制實驗。

三、實驗內容：

1、液壓傳動各部件結構及工作原理觀摩、拆裝實驗:

 1）機械部件結構分析；

 2）液壓控制系統原理的學習與分析；

2、液壓裝載機械演示控制實驗:

 1）裝料作業，鏟斗裝物后搖臂缸伸出，使鏟斗反轉，動臂提升；

 2）卸料作業，鏟斗卸物（搖臂縮回，使鏟斗轉向），動臂下降；

3 、可編程序控制器（PLC）電氣控制實驗：機-電-液一體控制實驗：

 1) PLC指令編程、梯形圖編程學習；

 2) PLC編程軟件的學習與使用；

 3) PLC與計算機的通訊、在線調試；

 4) PLC在液壓傳動控制中的應用以及控制方案的優化。

四、主要技術參數:

1、輸入電源：三相四線 AC380V 50Hz；

2、裝置容量：2KVA；

3、變量葉片泵：額定壓力：7Mpa  額定排量：8ml/rev；

4、驅動電機：三相交流：AC380V 50Hz，功率：1.5KW，轉速：1420r/min；

5、外形尺寸：1550×650×1800mm。
