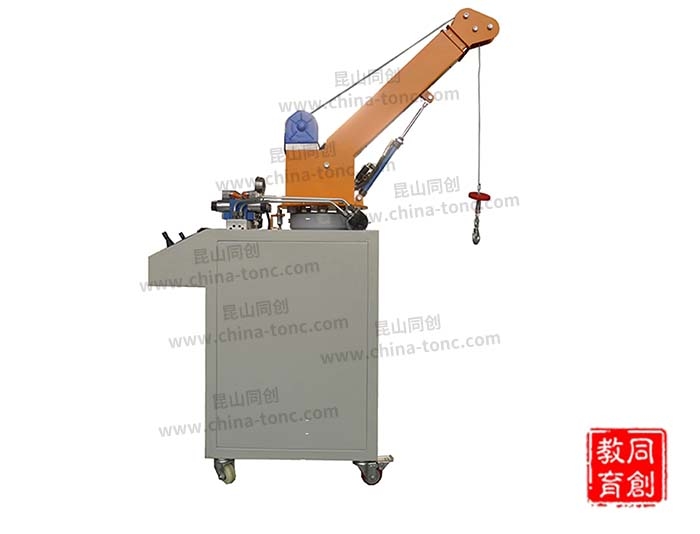

TC-QZJ型液壓起重機實訓臺

起重機械實訓臺是以輪胎式基礎車為載體配以起重設備工作裝置和操縱機構組成的自行起重機械，是工程機械中用...
  • 詳情介紹

一、概述：

起重機械實訓臺是以輪胎式基礎車為載體配以起重設備工作裝置和操縱機構組成的自行起重機械，是工程機械中用途很廣泛的一個機種。起重機械實訓臺適用于大型野外施工工程，如建筑工地、施工筑路、水利工程、國防工事、修建路塹等工程中起運、提升等作業。

二、實驗項目：

1、液壓傳動各元部件結構及工作原理觀摩、拆裝實驗；

2、液壓正面吊機械演示控制實驗；

3、液壓吊裝機演示控制實驗；

4、起重機械演示控制實驗 回轉-升縮-變幅-起升；

5、起重機機液壓閉鎖回路連接；

6、起重機液壓調速回路連接；

7、液壓起重機演示控制實驗；

8、PLC軟件仿真演示及控制實驗；

9、可編程序控制器（PLC）電氣控制實驗：機-電-液一體控制實驗；

10、液壓傳動各部件結構及工作原理觀摩、拆裝實驗；

11、機械部件的測繪與分析；

12、液壓控制系統原理的學習與分析；

13、起重機械演示控制實驗 回轉-升縮-變幅-起升；

14、可編程序控制器（PLC）電氣控制實驗：機-電-液一體控制實驗；

15、起重機與液壓實驗臺聯動實驗：

 1）液壓臂旋轉控制調速實驗；

 2）液壓臂伸縮控制調速實驗；

 3）液壓臂升起與下降和自鎖回路應用；

 4）液壓臂伸縮與自鎖回路應用；

 5）起吊鋼絲繩控制應用實驗；

 6）起重機自動循環的吊裝控制實驗。

三、性能與特點：

1、實驗臺采用經噴塑防腐蝕處理的冷扎鋼板、鑄鋼件及合金材料制作。（并經過噴塑、防腐處理）制作，臺式結構，控制推操作于一體。主臂為三級結構，集液壓、機械、電氣控制于一體；

2、電氣操作控制為下置式，液壓站放置于液壓臺主柜內。整體結構緊湊，協調，布局美觀大方，實用性強，可供4-6人實驗；

3、起重機械按實物比例縮小的全金屬結構，實驗時啟動液壓系統根據實驗要求模擬操作機械進行工作可以模擬起重機的起重作業：主臂抬起、降低運動，主臂伸出、縮回運動，主臂左右旋轉運動，吊鉤上下運動等；

4、起重機械是按實物的結構與縮小比例制作而成，能夠真實地體現其機械的實際工況，使學生能夠在實驗中深刻了解其機構的各部件的結構與工作原理；

5、實驗控制采用手動控制和自動控制兩種方式；

6、實驗部件采用耐壓膠管，壓力可達到25Mpa；

7、帶三相漏電保護、輸出電壓380V/220V，對地漏電電流超過30mA即切斷電源；電氣控制采用直流24V電源，并帶有過壓保護，防止誤操作損壞設備；

8、所用的液壓元器件全部是采用工業產品，使學生實驗時操作感受真實。油管采用高壓管，壓力可達7MPa。

四、主要技術參數：

1、電機型號：M3P4H523 功率：2.2KW 轉速：1420r/min ；

2、油泵型號：VAI-15F-A3 額定壓力：7Mpa 額定流量：8ml/rev；

3、外形尺寸：1550×650×1800mm。
