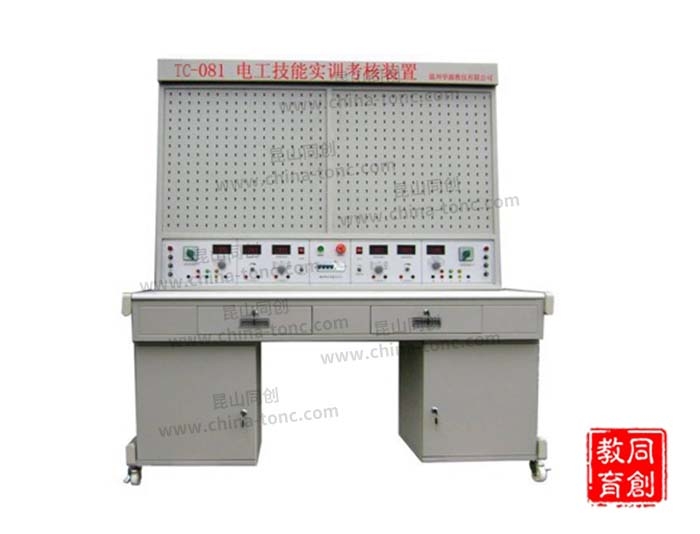

TC-081型電工技能實訓考核裝置（多孔板、雙工位型）

一、概述：

1、電氣控制線路元器件都裝在網孔板上，操作方便、更換便捷、易擴展功能或開發新的實訓項目（增購元器件即可增加相應實訓項目）；

2、操作臺只需三相五線的交流電源即可投入使用，占地面積小、節約實訓用房、減少基建投資、經濟效益顯著；

3、實訓臺配備兩組相互獨立的電源，互不干擾，即可以兩個學生同時進行實訓；

4、設有電壓型漏電保護器和電流型漏電保護器，能確保操作者安全，電源輸出均有監視及短路保護等功能，使用安全可靠。

二、技術性能：

1、輸入電源：三相五線制～380V±10%  50Hz；

2、溫度：-5℃～+40℃，相對濕度＜85%（25℃）；

3、裝置容量：＜1.5KVA；

4、外形尺寸：1700mm×650mm ×1800mm(高×寬×長)。

三、實訓臺配置：

1、公共部有：設有電流型漏電保護，外部電源輸入有指示燈指示，設有急停按鈕，遇緊急情況按下按鈕切斷實訓臺總電源；

2、每組提供線電壓380V或相電壓220V兩種電源，單相電源插座、線電壓輸入指示表；

3、每組提供3V、6V、9V、12V、18V、24V、36V低壓交流電源；

4、每組提供一路恒流穩壓電源，電壓0-30V，最大電流3A，內置式繼電器自動換檔，多圈電位器連續調節，有數字表指示電流電壓值；

5、實訓桌為鐵質雙層亞光密紋噴塑結構，鋼板厚度1㎜，臺面用25㎜厚環保優質貼面防火板，多孔板用2㎜厚鍍鋅鋼板，多孔板（專利號：ZL2006 2 0131203.5）能方便、靈活地裝、卸，所有欲裝配元件均用Φ4的螺絲固定，，操作臺整體噴塑，顏色為亞光、計算機灰，結構堅固，造型美觀大方，桌子左右有抽屜，用于存放工具和圖紙等文本資料。

四、基本實訓項目：

1．兩個雙聯開關控制一盞燈；

2．三個開關控制一盞燈；

3．日光燈線路的接線；

4．聲控開關控制白熾燈電路的接線；

5．觸摸延時開關控制白熾燈電路的接線；

6．人體感應開關控制白熾燈電路的接線；

7. 定時開關控制路燈的控制線路；

8．單相電度表直接接線；

9．三相電度表直接接線；

10．電流互感器與電流表配用接線；

11．三相電度表經電流互感器的接線（電流表變比為5/5）；

12．萬能轉換開關和電壓表測量三相電壓接線；

13．頻率、功率表、功率因素表接線；

14．用倒順開關的三相異步電動機；

15．三相異步電動機接觸器自鎖控制線路；

16．接觸器正反轉控制線路；

17．正反轉控制三相異步電動機的多地控制；

18．接觸器聯鎖的正反轉控制線路；

19．按扭聯鎖的三相異步電動機；

20．雙重聯鎖的三相異步電動機正反轉控制線路；

21．Y-△啟動自動控制線路；

22. 工作臺自動往返控制線路；

23．順序工作，逆序停止控制；

24．自耦變壓器減壓起動控制；

25．能耗制動控制；

26.直流電機改變勵磁電流進行調速的控制線路；

注：充分利用配備的元器件可以隨意擴展多達50多項實訓項目。

五、基本實訓項目所需元器件清單：

注：本裝置每臺配兩套電器元件。

1、另配線材BV1㎜2四卷，BVR1mm2四卷；

2、鉗形萬用表兩只、500V兆歐表一只、活動扳手兩只、螺絲刀十字、一字3×80、5×120各四把、驗電筆兩只、剝線鉗兩把、壓線鉗兩把。
