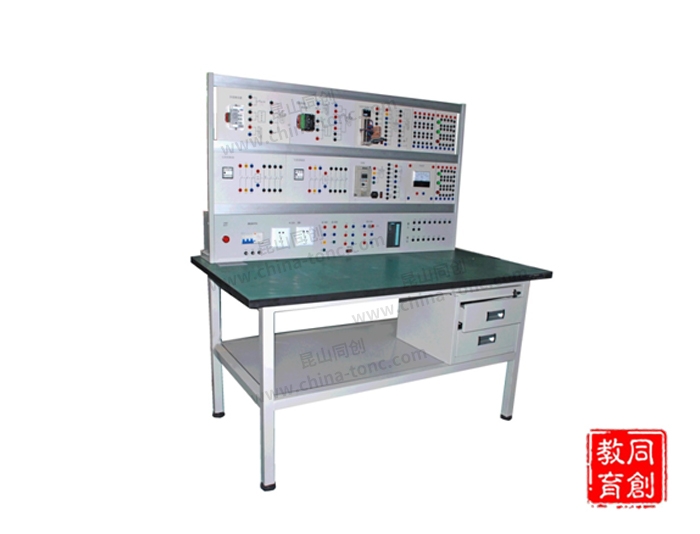

TC-DJT電機實訓裝置

一、設備概述：

1、實驗桌要求采用三聚氰胺板，防水、防火、防震、耐磨的主體板材；配備有多個抽屜式的實驗桌可放置多個電機運動機構，外形尺寸為長×寬×高=1450×1700×750 mm；

2、模塊機架要求：固定于實驗桌之上，由兩個凹槽的鋁型材加緊，可放置電機運動機構的電氣模塊，與所選模塊相配套；

4、額定電流：5A；

5、工作環境：溫度0-55℃、相對濕度35-85%RH（不結露）；

6、具有電壓型漏電保護裝置和電流型漏電保護裝置，安全性符合相關的國家標準。

二、設備特點：

該設備囊括工業控制所需的各類電機及其驅動單元，包括交流伺服、步進和變頻等電機驅動單元。各驅動單元固定在獨立的模塊中，其接線端子都引在了模塊的表面，同時電機的各接線端子也引至了控制盒的表面，更便于老師和學生接線。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。設備配置CCLINK網絡模塊，要求其中兩臺配置主站模塊，六臺配置從站模塊。

該實訓裝置設置有PLC的I/O保護電路、開關電源短路保護，確保實訓的質量可靠、性能穩定、故障率低，適應長時間培訓。所有電器控制端口均通過安全插座接與接線盒之上，方便學員根據學習需要自己接線、編程和調試，機械裝備上亦從方便學員動手拆裝出發，設計出適合于學員進行拆卸和組裝的相關練習。系統中元器件要求采用實際工業元件。

三、組成結構：

主要包括：電氣箱模塊、步進驅動單元、直流伺服驅動單元、交流伺服驅動單元、繼電器模塊、變頻驅動單元、轉速表模塊、交流接觸器模塊、電信號開關模塊、觸摸屏模塊等共十個模塊單元及實驗桌。

四、設備可培訓的內容：

該實訓裝置中，可按工作過程導向，工學結合的模式規劃教學活動，完成以下工作任務：

1．系統接線（電機、驅動器、PLC、變頻器）；

2．PLC編程軟件的使用；

3．PLC基本指令的學習；

4．學習PLC對步進電機、直流伺服電機、交流伺服電機的控制；

5．PID調節在伺服運動控制系統中的重要性及其對整個系統穩定性可靠性的影響；

6．三相異步電動機的變頻控制原理及變頻器的正確使用；

7．PWM交流變頻調速在三相異步電動機的速度控制中的應用；

8．步進電機控制原理及步進驅動器的參數設置；

9．步進電機及其驅動單元的學習和應用；

10．交流伺服電機的閉環控制及其他多種控制模式，通過伺服參數的設定可以進行速度環增益、位置環增益的調節；

11．交流接觸器控制三相異步電動機的正反轉實驗；

12．交流接觸器控制三相異步電動機的自鎖與互鎖實驗；

13．觸摸屏軟件學習與操作應用；

14．PLC驅動多個電機運動機構的順序控制設計；

15．PLC之間的通信控制（CCLINK）設計；

16．觸摸屏組態操作界面設計；

17．觸摸屏控制變頻器實訓設計；

18．PLC與觸摸屏通信實訓設計；

19．PLC、觸摸屏、變頻器三者通訊實訓設計；

20．二套或多套電機實驗設備的通訊實訓設計。
