TC-GY03A型智能電液比例測控系統

一、概述：

1、TC-GY03A型智能電液比例測控系統是根據部分高校和科研機構客戶的特殊需求，按照國家標準《電液比例閥試驗方法》、高等院校電液比例系統有關實驗規范要求設計而成；

2、可以實現對液壓傳動控制中的電液比例控制系統的實驗教學及研究。針對研究液壓比例控制系統特性而開發的實驗測試設備；

3、實驗臺平臺采用T型槽鑄鐵平臺：按國家最新標準GB/T 22095-2008制造生產，工作面上根據用戶在實際實驗器材尺寸需求加工出N條T型槽；

4、高強度鑄鐵HT200—300，經過兩次人工處理(人工退火600度——700度和震動時效)完全去除內應力，強度高。作為水平油缸的位移、對頂?shù)拇罄Σ粫?huì)產生平臺扭曲、變形；

5、可以滿足高等院校的實驗教學及科研開發要求。并可以根據現場的實際需要經升級后增加新的實驗項目，具有良好的可擴展性。

二、實驗項目：

1、常用液壓元件的性能測試；

2、液壓基本回路實驗；

3、學生自行設計、組裝的擴展性液壓回路實驗；

4、液壓系統設計實驗；

5、可編程控制器PLC實驗；

6、PLC、液壓綜合實驗項目；

7、智能化數據采集系統實驗；

8、比例閥的性能測試；

9、液壓比例控制相關實驗。

三、設備特點：

1、系統全部采用標準的工業用液壓元件，使用安全可靠，真正工業化。所有液壓閥均應采用國際先進的力士樂技術液壓元件，性能參數應完全符合工業應用標準；液壓底板上的油路接口、名稱、圖形符號采用激光打印刻錄，更加清晰美觀；

2、具有多樣化的實驗控制方式。實驗回路具有機械控制、傳統的繼電器控制、先進的PLC自動控制等多種控制技術，能讓實驗者全方位、多層次的深入了解液壓系統的控制多樣化，以鍛煉學生的靈活應用能力；

3、實驗設備具有很好的擴展性能。實驗設備中的元器件采用標準化轉換接頭，其配置方案可根據具體的實驗要求進行選配，即實驗臺具有很好的增減兼容性；

4、可編程控制器（PLC）能與PC機通訊。系統具有自動化控制、在線編程監控及故障檢測功能，能運用PC機與PLC對液壓控制系統進行深入的二次開發；

5、有豐富的教學仿真軟件。能對常用的典型液壓回路進行仿真/監控，并能在監控屏幕上以圖片顏色區分或文字形式，直觀清晰地顯示出每一個閥心的動作、流體流向、壓力、執行元件動作情況；

6、配備先進的高精度測量儀器，如高穩定性的數據測量儀器等；

7、具有穩定可靠的液壓供油系統。液壓油泵的運行噪聲達到國家允許的標準限，液壓供油系統絕對安全可靠；

8、整個實驗臺具有高的安全性。實驗臺設計符合國家安全標準，所有電氣控制均有接地保護、過載保護、短路保護、漏電保護、缺相及相序保護裝置等功能，具有較高的安全使用性能。

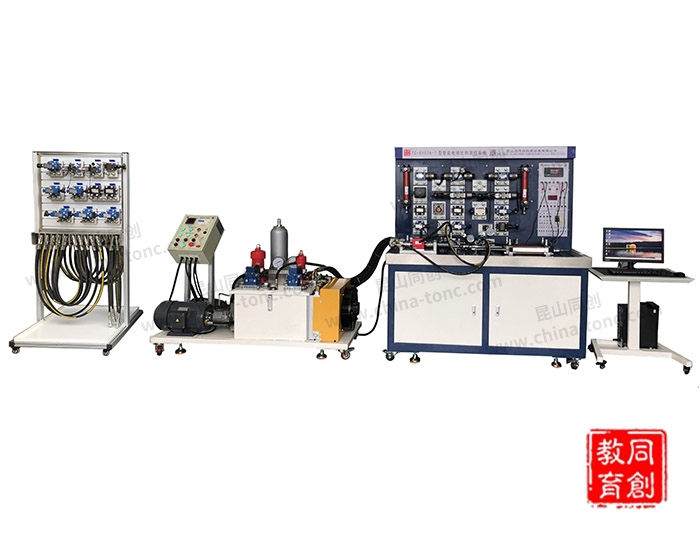

四、實驗設備組成：實驗設備(裝置) 包括：實驗工作臺、液壓泵站、液壓元件、電氣控制單元、數據采集系統等幾部分。

1、實驗工作臺采用平臺式與立式相結合的鋼質結構，整體表面噴塑，測試的相應閥件在立面采用固定式安裝方式，安全，牢固，可靠；平臺平面采用拉絲工藝的不銹鋼包覆，配集油槽，實驗臺平臺采用T型槽鑄鐵平臺，作為水平油缸的位移、對頂?shù)拇罄︱?yàn)證實驗不會產生平臺扭曲、變形。便于液壓閥安裝，并備有螺絲固定；液壓油路采用帶開閉式快換接頭的高壓油管，能方便地隨意地按照實驗原理圖搭接實驗回路。液壓缸可方便放置于立式平臺上，泵控馬達系統置于平面平臺上；工作臺尺寸（約）：長×寬×高=1580mm×750mm×1800mm；設備整體重量（約）：1000kg；

2、液壓泵站：低噪音的工業用的液壓泵站（噪聲<65分貝），油箱容積120L；液壓泵站采用定量葉片泵、變量柱塞泵以及蓄能器。系統額定工作壓力：10.0Mpa。

 1）電機—泵裝置（2臺）：變量柱塞泵+驅動電機（7.5KW）1套；公稱排量： 25.0ml/r；額定壓力：10MPa；電源： AC380V ±10%，50Hz；定量葉片泵+驅動電機（3KW）1套；公稱排量：10ml/r；額定壓力：10MPa；電源AC380V ±10%，50Hz。

 2）冷卻器：1臺：系統冷卻采用風冷方式，有效排除油溫過高影響實驗精度的問題。

 3）油箱：公稱容積120L；附有液位、油溫指示計，濾油器等。

3、液壓元件：比例執行機構：電液比例換向閥，額定壓力大于10MPa，流量45L/min；雙作用液壓比例缸，額定壓力大于10MPa，行程200mm；液壓馬達BMM1-20，扭矩傳感器，量程±20N.m，精度1.0%；加載液壓泵CBB10；比例調速閥，電磁換向閥，溢流閥，減壓閥，順序閥，調速閥等。液壓元件均配有液壓油路底板，附有快換接頭，方便元件固定，油路搭接。

4、電氣測控單元：

（1）可編程序控制器(PLC)---日本三菱PLC，F(xiàn)X3SA-20MR，I/O口20點，繼電器輸出形式，電源電壓：AC 220V/50Hz，控制電壓為DC24V；PLC可同步控制虛擬軟件中3D液壓執行模塊（如挖掘機等）仿真實驗；

（2）繼電器控制單元---繼電器控制設置手控、自動兩總控制方式，控制電壓為DC24V，使用安全可靠；

（3）強電控制---實驗臺強電控制部分隱藏于電氣控制柜中，電路應設有過載保護、短路保護、接地保護等功能，使用安全可靠；

（4）控制電路---所有控制電路均為DC24V控制，且控制直流電源自帶短路保護，外部連接控制導線均為高絕緣保護的連接導線。

5、鑄鐵操作平臺：實驗臺操作平臺采用定制鑄鐵操作平臺，材質為高強度鑄鐵HT250,硬度在HB170-240.鑄鐵平臺經過兩次人工退火，具有不易磨損、耐高溫、耐腐蝕等特性。

6、數據采集系統：

（1）測試用傳感變送器：壓力傳感變送器；渦輪式流量傳感器；扭矩轉速傳感器變送器；溫度傳感變送器；位移傳感變送器；力傳感變送器；

（2）數據采集系統 1套；

（3）主流品牌計算機：多核CPU，內存8G，硬盤1T，19寸液晶顯示器。
