TC-LTC型立體倉庫實物模型方案

一、概述：

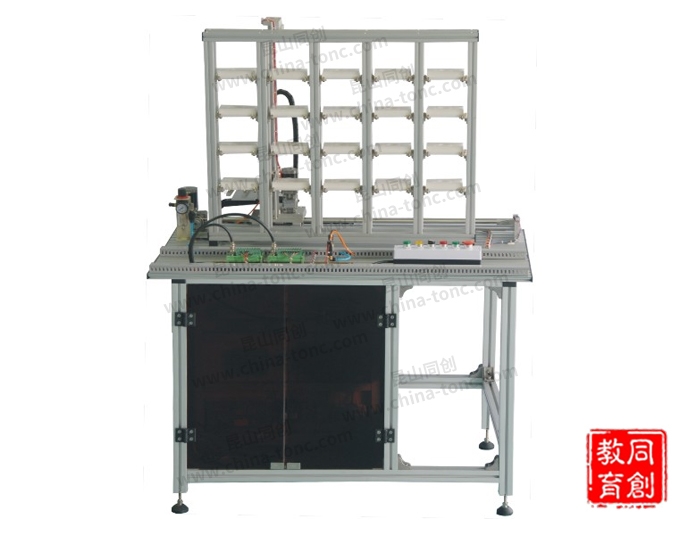

TC-LTC型本實驗?zāi)Ｐ褪轻槍?duì)機電一體化教學的要求而研發的，它涵蓋了PLC、電機傳動、位置控制、傳感器檢測等教學內容，是實際工業現場生產設備的微縮裝置。立體倉儲子系統主要由5層4列的立體倉庫、獨立存取架、X坐標傳動機構、Y坐標傳動機構、定位傳感裝置、存取工件裝置、操作按鈕等組成。參考示意圖如下所示：

二、技術參數:

1．輸入電源要求：?jiǎn)蜗嗳€(xiàn)220V±10%　　50Hz;

2．安全保護要求：有急停開關，具有漏電壓、漏電流保護裝置，安全符合國家準;

3.工作環境：溫度-10℃~+40℃相對濕度≤85%（25℃）海拔<4000m;

4.裝置容量：<0.5KW.

三、裝置組成:

1.鋁型材桌面:

鋁型材桌子采用便于安裝、連接的鋁型材拼和而成，桌腿采用帶螺紋的鋁型材低部安裝有調節型腳墊，高度可通過腳墊的旋轉提高或下降（有利于設備硬件位置調整）。

2.臺面：

立體倉儲主要是完成零件出入庫操作。其臺面分布主要包括：5層4列的立體倉庫、X坐標傳動機構、Y坐標傳動機構、定位傳感裝置、存取工件裝置、按鈕控制面板和I/O轉口板等，

（1）5層4列的立體倉庫:

5層4列立體倉庫采用鋁制型材（30mm×30mm）組建；設有5×4的20個存取工位；在每工位上設有自動調整滑塊；

（2）X坐標傳動機構:

驅動方式采用步進電機帶動蝸輪蝸桿減速裝置驅動，提高了系統穩定性和精度系統可靠安全，機械結構采用皮帶傳動帶動平臺（采用直線軸承滑道）完成X坐標運動。

（3）Y坐標傳動機構:

驅動方式采用步進電機帶動蝸輪蝸桿減速裝置驅動，提高了系統穩定性和精度系統可靠安全，機械結構采用皮帶傳動帶動平臺（采用直線軸承滑道）完成Y坐標運動。

（4）存取工件裝置:

采用直流電機：完成取貨架伸出、收回動作， DC 24V ，帶減速器。

（5）I/O轉接模塊T1、T2:

I/O轉接模塊用于將系統的傳感器、電磁閥、開關按鈕和指示燈等I/O信號轉接到PLC輸入輸出端口。

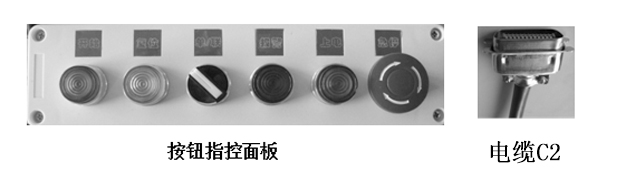

（6）按鈕控制面板:

系統通過按鈕控制面板來完成PLC的控制程序中復位和開始功能操作，控制面板上有4個按鈕開關，1個選擇開關和一個急停開關（同時可用于簡單PLC實驗中單獨使用）。

（7）觸摸屏:

含觸摸屏及支架，西門子觸摸屏 型號TP 177A。

3.電氣控制柜布局：

立體倉儲系統的控制單元為S7-200 CPU224CN DC DC DC PLC,其他單元有繼電器、I/O轉接模塊、DC24V電源、步進驅動等組成。

四、實訓項目:

1．基于PLC控制的步進電機系統實訓；

2．基于觸摸屏的PLC控制界面運用；

3．通過上位機軟件進行貨物的分類、出入庫管理；

4．上位機與PLC的通信；

5．基于PLC控制的立體倉庫實訓；

6．自動控制系統的原理與結構；

7．PLC氣動控制系統；

8．機械安裝與調試；

9．電氣安裝與布線；

10．故障檢測與糾正；

11．自動存儲系統；

12．PLC編程及應用；

13．電機控制及應用。
